接入网视频监控解决方案

概述

    随着视频监控的发展,在满足网络化、高清化、广泛化的要求上却出现了很多瓶颈问题,比如网络带宽不足、不能远距离传输,在一定程度上制约着网络监控的快速发展。在监控建设时如果采用PON接入,能提供大的带宽和远的传输距离,已经成为监控工程商当前的必然选择。

    一个完整的PON网络包括3个部分,及OLT、ONU、光分器。PON是一种无源光网络,在中间传输范围内的纯介质化,而在局端和终端,OLT和 ONU 都是有源设备。OLT 是一个局端设备,一般放在中心机房,提供面向无源光纤网络的光纤接口(PON 接口),还可以针对用户的 QoS/SLA 的不同要求进行带宽分配,网络安全和管理配置。POS 是无源光纤分支器,是一个连接 OLT 和 ONU 的无源设备,它不需要电源,它的功能是分发下行数据,并集中上行数据。

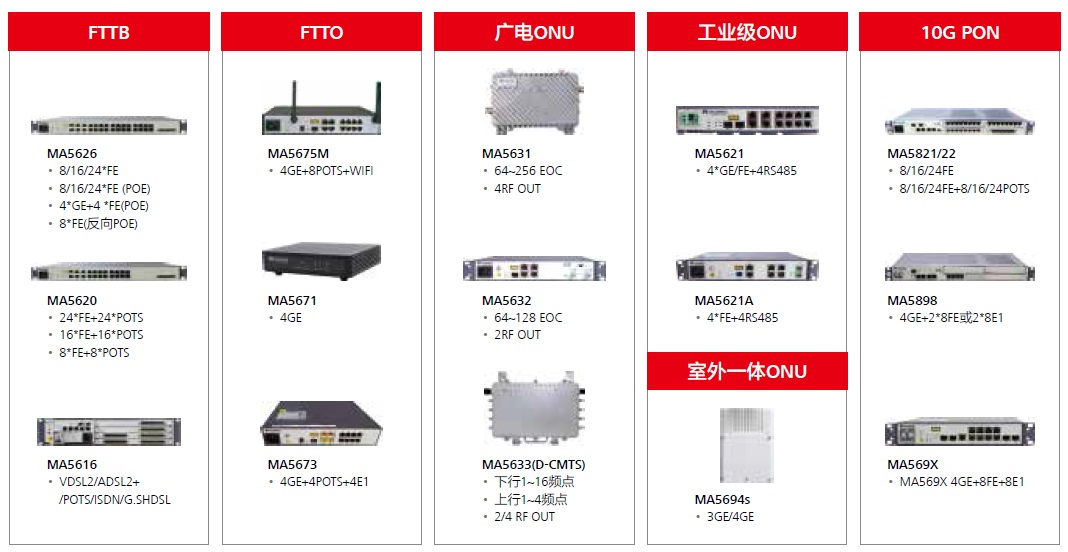

    ONU是接入设备,它的作用是接收 OLT 的光信号并将其转换为电信号,或者将用户端的电信号转换光信号发送至OLT。

在需要高密度的监控点接入及远距离传输时,采用PON接入的布局,充分利用光纤传输的长度,延伸到每一个需要布点的地区,有效传输长度达 20km。且可预留多余光纤,以供后期扩容接入所需。接入层采用具有PON功能的PoE交换机,对不便取电的监控点,达到简化施工的目的。

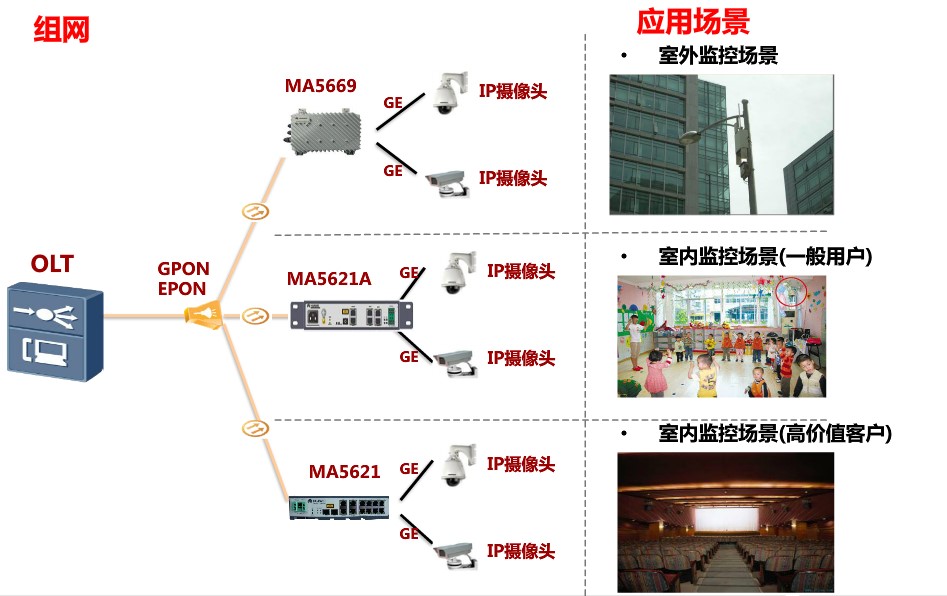

视频监控业务示意图

客户价值

   网络化、高清化意味着视频监控可以实时回传监控画面与数据,可以供给高清的图画质量。从运用层面来讲,PON网络是将各监控点摄像机输出图画信号数字视频流经过ONU设备接入PON,再经过光分路器实现多点到点的接入。因为,PON是一种点到多点构造的无源光纤传输,契合视频监控大带宽、高质量和高安稳的海量多场景接入需求。



  1.兼容性更好

    适用于CIF/D1/720P/1080P等各种标清、高清摄像机接入需求。

  2.小投资,大回报

    相对本钱低,保护简略,简单拓展,易于升级。PON构造在传输途中不需电源,没有电子部件,因而简单铺设,根本不必保护,长时间运营本钱和办理本钱的 节省很大;EPON系统对局端资本占用很少,模块化程度高,系统前期投入低,拓展简单,投资回报率高。

  3.更高的带宽

    供给十分高的带宽。PON现在可以供给上下行对称的1.25Gb/s的带宽,而且跟着以太网技术的开展可以升级到10Gb/s。

  4.传输距离远

    服务范围大,传输间隔远。PON作为一种点到多点网络,以一种扇形的构造来节省有限的光缆资本,服务很多用户。因为选用单芯光纤传输,最大传输间隔可达20km。

  5.灵活升级

    让系统能够持续平滑升级和扩展:网络系统既灵活又具有充分的可升级性,以满足用户的变更需求和扩容需求。监控前端和监控工作站的增加即插即用,平滑升级,持续扩展,随时随地部署。



PON技术已经渐渐成为业界公认的实现远程监控的首选方案。

方案介绍

一个典型的xPON系统由OLT、ONU、ODN组成。 OLT放在监控机房,ONU为用户端设备。ODN是光配线网,主要由一个或数个分光器来连接OLT和ONU,它的功能是分发下行数据并集中上行数据。OLT既是一个交换机或路由器,又是一个多业务提供平台,提供面向无源光纤网络的光纤接口。OLT除了提供网络集中和接入的功能外,还可以针对用户的QoS/SLA的不同要求进行带宽分配、网络安全和管理配置。分光器是一个简单设备,它不需要电源。

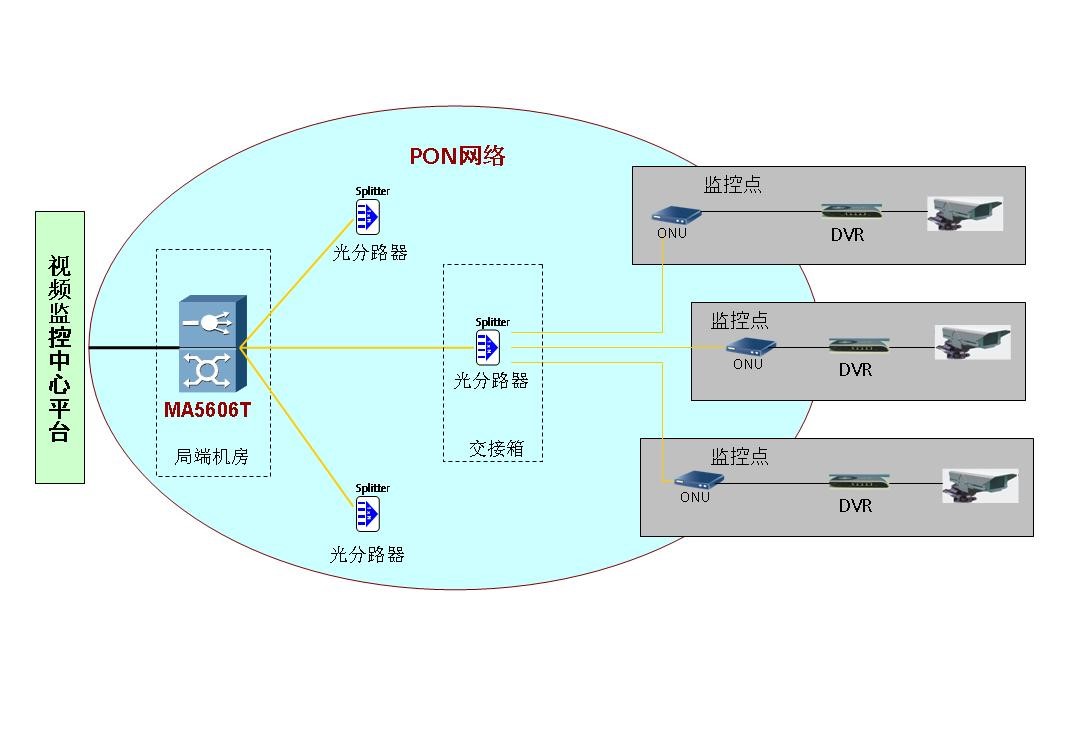

xPON接入示意图



如上图所示,在前端设备相对集中,覆盖范围在几公里的环境下,通过xPON进行接入,实现视频监控热点区域覆盖,最远可覆盖20km距离。

xPON over OTN接入示意图



在前端设备较分散,覆盖范围在几十公里的环境下,通过xPONover OTN进行接入,在ONU和OLT设备之间增加OTN设备,实现视频监控远距离覆盖,最远可覆盖55km距离,同时节约大量光纤资源,实现xPON视频监控广泛覆盖。
